Descripción
Principio operativo
- Analizador random access para rutina y análisis especiales, incluyendo proteínas específicas, drogas terapéuticas, drogas de abuso y aplicaciones definidas por el usuario. 500 tests programables.
- Módulo ISE para Na+, K+ y Cl-. Disponibles a pedido Li+, Ca2+ (y pH necesario para calcularlo).
Velocidad de trabajo
- Tests fotométricos, típicamente 600 tests/hora.
- Hasta 780 tests/hora con tests ISE.
- Tiempo para primer resultado 3 a 12 minutos.
Muestras
- Posiciones de muestra on-board: 84 muestras de pacientes, 6 muestras STAT.
- Lector de código de barras integrado y reconocimiento de tipo de copa.
- Copas y tubos de muestra: copas de 0.5 mL y 2.0 mL, tubos de 5 mL y 7 mL, tubos de 10 mL con segmentos y plato de muestra a medida.
- Volúmenes de muestra: Rango 1-120 µL, típico 2-15 µL. Para tests de Na+, K+ y Cl- 50 µL.
- Tipo de muestra: Suero, plasma, orina, LCR.
Reactivos
- Viales de reactivos: 10 mL, 20 mL y 60 mL.
- Almacenamiento on-board: carga continua, 45 posiciones en el plato de reactivos refrigerado a 4-8°C. Lector de código de barras integrado.
- Volúmenes de reactivo: 2-250 µL; típicamente 120-200 µL.
- Hasta cuatro adiciones de reactivo por test.
Cubetas
- Cubeta multicelda de caras paralelas, descartable con 12 posiciones de reacción y celdas de medición en fila. Paso de luz de 7 mm, corrección automática a 10 mm.
- Varias posibilidades de blanco programables.
- Carga continua. Capacidad on-board 175 cubetas multicelda (175 x 12 = 2100 posiciones). Típicamente 4 horas de autonomía.
Dispensado
- Dispensadores de agujas simples, enjuagados externamente e internamente, equipados con sensor de nivel. Dispensadores separados para muestras, reactivos y test de ISE.
- Mezclado: mezclado en la cubeta por mezclador de enjuague externo.
- Volumen de reacción final: 100-250 µL.
- Carry over de muestra: <1%.
- Reproducibilidad: CV menor que 1% para volúmenes mayores a 5 µL.
- CV menor que 2% para volumen 1-5 µL.
- Detección automática de coágulos.
Diluciones
- Predilución de muestra automática.
- Postdilución automática, diluciones secundarias superior e inferior de la muestra con repetición de corrida.
- Posibilidad de agregar el valor de la predilución manual para el cálculo de resultados.
- Diluciones: 1:1 – 1:120
Calibración
- Lineal, no lineal o calibración de desvío.
- Calibración con muestras de calibrador separadas o con series automáticamente diluidas de un stock de calibrador.
- Posibilidad de repetición automática de corrección por desvío.
- 20 posiciones para muestras de calibrador en el área refrigerada del plato de muestras.
- También es posible cargarlas en los segmentos.
Control de Calidad
- Control de Calidad en tiempo real con reglas múltiples y variables (Westgard).
- Intervalo de control programable.
- 19 posiciones para muestras de control en el área refrigerada del plato de muestras.
- Impresiones de las tablas de Control de Calidad, diarias y acumulados.
- También es posible cargarlas en los segmentos.
Incubación de reacción
- Incubador de reacción para 20 cubetas multicelda (240 celdas de reacción).
- Compartimiento de medición y unidad de detección fotométrica incubadas por elementos de calentamiento controlados electrónicamente.
- Temperatura de medición: 37± 0.2ºC
Medición
- Fotómetro de canal único con filtros de interferencia y sensor de referencia.
- Principios de medición:colorimétrico, turbidimétrico.
- Modos de medición: cinética, punto final.
- Rango espectral: 340-700 nm.
- Filtros de interferencia: 11 longitudes de onda; 2 disponibles opcionalmente.
- Fuente de luz: lámpara halógena.
- Rango de absorbancia lineal: 0-2.5 A.
- Resolución: 0.0001 A.
- Reproducibilidad: 0.0005 A a 2 A.
- Medición cinética: 30 seg-60 min.

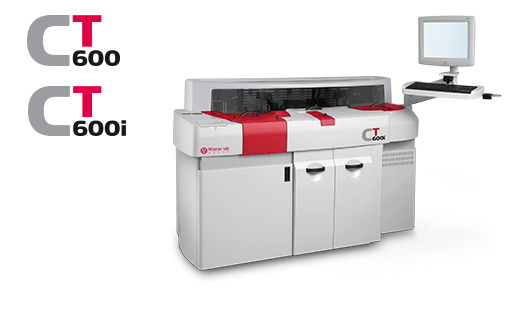

Medición de ISE en CT 600i
- Principio de medición: potenciometría directa. Electrodos para Na+,
- K+ y Cl-. (Li+, Ca2+ y pH a pedido)
- Muetras: suero, plasma u orina.
- Rango de medición: (mmol/L)
|
Suero, plasma
|
Orina
|
Suero
|
|
|
K+
|
2.0 – 10
|
20 – 200
|
|
|
Na+
|
100 – 200
|
20 – 300
|
|
|
Cl-
|
50 – 150
|
50 – 200
|
|
|
Li+
|
0.2 – 4.0
|
||
| Ca2+ | 0.2 – 8.0 | ||
| pH | 6 – 8.5 |
Manejo de información
- Estación de trabajo del instrumento: Windows XP ®.
- Interface de usuario: gráfica.
- Ingreso de datos via teclado o touchscreen.
- Versiones en diferentes idiomas disponibles.
- Código de barras en uso: 39, 128, USS Codabar, interleaved 2 de 5.
- Interface Lis: ASTM 1394-91 o CT Online.
- Interface de hardware: RS-232 o TCP/TP
- Informe de resultados: reunidos por paciente y disponible a través de red o impresora externa.
- Impresión automática o “a pedido”, informe automático de STAT.
- Indicación de valores patológicos y repeticiones.
- Resultados externos: ingreso manual de resultados externos para dar informes con resultados completos.
- Resultados calculados: pueden ser calculados a partir de mediciones y de resultados externos.
- Almacenamiento de datos: datos demográficos de pacientes, incluyendo resultados de test, Control de Calidad y calibraciones.
Requerimientos ambientales
- Tamaño: Ancho 170 cm (más máx. brazo 80 cm), profundidad 82 cm, altura 120 cm, peso 375 kg.
- Requerimientos de energía: 100 – 240 V ± 10 %, 50-60 Hz ± 5%.. 900 W + estación de trabajo y monitor.
- Seguridad ante fallo de energía (baterías de respaldo).
- Agua destilada: consumo típico <2. L/h. Disponible on-board, no requiere conexiones externas.
- Condiciones de operación: temperatura ambiente 15-32ºC; humedad 40-85% (sin condensación).
